マイクロ波のグリーンパワーが新しい化学合成の未来を開く
|
 グリーン・モチーフＩｂは、従来のグリーン・モチーフ・Ｉ をよりコンパクトに、より使い易く改良を加えた２１世紀のマイクロ波有機化学反応実験装置です。 |
|
グリーンモチーフⅠbの特長
|
- シングルモード導波管を採用し、反応部への均一で効率的なマイクロ波の照射が可能です。
- マイクロ波パワーを３０Ｗから最大３００Ｗまで自由に設定可能。デジタルメーターでより見易く、目的に合せた出力設定ができます。
- 反応温度測定用熱電対とデジタル温度調節器で室温から３００℃まで任意の温度で調節が可能。タイマーで反応時間の設定もできます。
- 出力モニター端子を標準装備し、マイクロ波の出力状況を記録計などで確認が出来ます。
- 反応部分を交換することで試験管のほかにフラスコ（還流器付）の使用や連続反応実験に対応できます。
- 操作パネルを前面に集中し、使い易さを追求した左右対称型デザイン。ＡＣ１００Ｖ電源で設置場所を選びません。
- 反応部前後に観察用窓を設置。本体に取付けたＬＥＤランプで内部の反応状態が見易くなりました。
- 反応部下部に攪拌用スターラーの設置空間を設けました。
- マイクロ波の漏洩がない安全設計。万一の時も保護回路が働きマイクロ波の照射を自動的にストップさせます。
|
|
グリーンモチーフⅠbの標準仕様（試験管用導波管付き）
|
| 発振周波数 |
２４５０ＭＨｚ±３０ＭＨｚ |
| 出力 |
３０～３００Ｗ |
| 入力 |
ＡＣ１００Ｖ |
| 反応容器 |
ガラス試験管（１８φ×１８０Ｌ） |
| サイズ |
５５０ｍｍＷ×４９６ｍｍＤ×３２０ｍｍＨ |
| 重量 |
約２０ｋｇ |
| 冷却方式 |
強制空冷 |
|

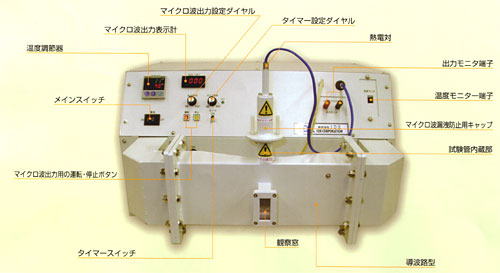

グリーンモチーフⅠbの各部名称
|
 |
代表的な有機化学溶媒の昇温特性
|

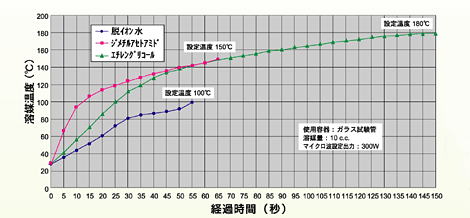

| 図１に脱イオン水、ジメチルアセトアミド、エチレングリコールの昇温曲線を示します。マイクロ波出力設定３００Ｗ、昇熱上限温度設定はそれぞれの沸点もしくは沸点近くの温度とし、ガラス試験管を使い１０ｃｃの溶媒を使用しました。 |
| 【図１】グリーン・モチーフＩｂによる溶媒昇温曲線 |
 |

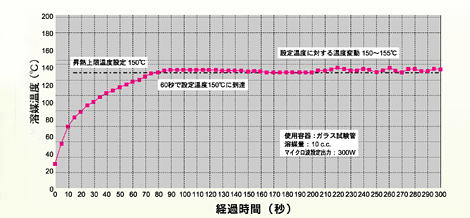

| 図２にジメチルアセトアミドの場合の昇熱温度上限での温度制御状態を示します。マイクロ波出力設定３００Ｗ、昇熱温度上限設定１５０℃、ガラス試験管を使用し溶媒量は１０ｃｃ、測定は５秒間隔で３００秒間です。溶媒温度は１５０～１５５℃の範囲に制御されています。 |
| 【図２】グリーン・モチーフＩｂでのジメチルアセトアミドの昇熱上限温度制御状況 |
 |
|
グリーンモチーフⅠbのオプション
|
| 三口フラスコ反応用導波管 |
 還流を要する反応、不活性ガス内反応、滴下反応などに対応する為、三口フラスコ(50cc)の反応容器対応導波管を用意しております。 |
| モニタプログラム |
 お手持ちのパソコンに専用ソフト（ＩＤＸＧＭＩＢ）をインストールし、本体とケーブル（ＵＳＢ）で接続することで、溶媒温度のモニタリングや取込みデータ（ＣＳＶ形式）の加工が可能です。注：本体購入後に専用ソフトウェアをお求めいただいた場合は、装置内に通信回路の追加工事が必要となります。 |
| その他のオプション |
- 簡易型マイクロ波漏洩検知器
- 連続反応用導波管
- マグネチックスターラー
|
|
グリーンモチーフⅠbご使用にあたっての注意
|
- グリーンモチーフはマイクロ波による有機化学反応実験を目的とした装置であり、その考えに基づいて使用温度は３００℃以下としております。この装置でどのような実験を行うかは実験される方のご判断によるものとなります。反応の種類によっては反応熱による熱暴走、突沸等に注意を要するとの報告があり、実験をされる方はこのような知見を踏まえて実験時の安全を確保していただくようご注意願います。
- 電磁波利用装置のため健康管理上及び通信障害防止上電磁波漏洩防止にご注意願います。グリーンモチーフは装置を正常に維持し、試験管もしくはフラスコ設置部上部のマイクロ波漏洩防止キャップを正しくご利用いただければ電磁波の漏れはない構造になっております。簡易型マイクロ波漏洩検知器（オプション）を常備して適時に電磁波の漏れがないか確認することをお薦めします。
- グリーモチーフは総務省総合通信局が定めるところの高周波利用設備に該当し、高周波利用設備許可申請が必要です。ご購入いただいた方にて最寄の地方総合通信局へ申請手続きをしていただくようお願いします。弊社にて申請に必要な書類、図面等を用意しておりますのでお問合せください。申請手続きの詳細は総務省ホームページから、『外局等・地方支部局サイト』に進み、各地方総合通信局のホームページをご参照下さい。
|
|
